3D线扫相机在检测新能源汽车电池的应用

一：行业背景

行业规模高速扩张，产线自动化刚需爆发

国内新能源汽车渗透率持续走高，宁德时代、比亚迪、特斯拉、蔚来等头部企业新建多条 20GWh、40GWh 动力电池产线，电池包（PACK）作为整车核心安全部件，单厂年产几十万套规模，传统人工、简易 2D 视觉检测完全跟不上高速流水线节拍（单包节拍 3–15s）。

锂电机器视觉市场 2025 年规模 64 亿元，其中 3D 视觉渗透率达 38.5%，PACK 段是 3D 相机增速最快应用场景；工信部《智能检测装备产业发展行动计划（2025-2027）》将动力电池 3D 全自动光学检测列为重点攻关装备，政策推动车企、电池厂全面替换传统检测方案。

电池技术迭代，PACK 结构复杂度大幅提升

行业从传统方形电芯模组 PACK，升级为CTC/CTP 一体化压铸电池包、大圆柱 4680 电池包、短刀电池包、储能大容量 PACK：

一体化压铸铝壳体大面积长焊缝、异形曲面；

CCS 集成母排、多层 Busbar 铜铝焊接、液冷管路、密封胶道、数百颗螺栓 / 铆点集成；

高能量密度电芯堆叠，模组翘曲、层间间隙、鼓包风险放大；

结构曲面多、高低反光材质混杂，仅靠 2D 平面图像无法完成三维尺寸量化管控。

国标强制安全门槛全面收紧，倒逼三维量化检测

新版强制性国标GB 38031-2025《电动汽车用动力蓄电池安全要求》 2026 年 7 月实施，安全要求大幅加严：

新增底部撞击、快充循环后安全、热失控不起火不爆炸强制考核；

明确电池包壳体焊缝、密封结构、装配间隙、焊接熔深、密封胶完整性为关键安全项；

主机厂强制要求100% 在线全检 + 全生命周期三维数据追溯，仅靠人工抽检、2D 视觉定性判定无法满足审核要求。

二：传统检测方式的痛点

人工目视 / 卡尺抽检：彻底淘汰
效率极低：单台电池包人工全检需数分钟，无法匹配自动化流水线；
标准不统一：人员疲劳、主观判断差异大，微小凹坑、虚焊、薄胶极易漏检；
仅能定性看 “有无缺陷”，无法量化焊缝余高、胶厚、螺栓高度、模组翘曲等三维数值；
人力成本高，头部 PACK 线单质检工位年人力支出超 70 万，且无法满足 100% 全检合规要求。

2D 平面视觉：只能做辅助，无法解决 PACK 核心痛点
2D 仅采集灰度 / 彩色平面图像，无深度、高度信息，在电池包场景存在四大硬伤：
1）无法区分高度类缺陷：分不清表面污渍、轻微凹坑、鼓包、焊缝气孔；不能测量密封胶厚度、焊点熔深、装配间隙段差；
2）高反光金属成像失效：PACK 大量铝压铸壳体、铜铝 Busbar、不锈钢密封钉，镜面反光造成大面积过曝噪点，虚焊、微小针孔漏检率超 8%；
3）曲面、异形结构成像失真：一体化压铸包弧形焊缝、圆柱电芯端面、倾斜焊道，2D 图像变形，尺寸测量误差巨大；
4）仅能定性，无法数字化闭环：无三维数值输出，不能对接焊接机、打胶机做工艺闭环优化，无法满足 MES 追溯与主机厂质量审核要求。

单点激光位移传感器：效率不足，无法全覆盖
单点激光只能逐点扫描，电池包密封胶道、整面螺栓阵列、长焊缝扫描耗时数十秒，无法适配高速产线；无完整轮廓点云，微小离散缺陷易遗漏，仅少量老旧产线使用，新建产线全面淘汰。

三：技术背景

1、蓝光 / 共焦光学，解决锂电高反光痛点

电池包大量铝壳、铜排、镀镍金属镜面反光：

405nm 蓝光激光抑制金属镜面反射，点云完整、噪点少；

光谱共焦无阴影，可穿透 PI 绝缘膜，检测 CCS 内部微焊点；

2、全检、高速，适配自动化产线节拍

线激光最高 20kHz 轮廓扫描，长胶道、整圈焊缝几秒完成全覆盖；

支持多相机拼接、机器人跟随扫描，大尺寸电池包无检测盲区；

替代人工抽检，实现 100% 在线全检，杜绝人为漏判、疲劳误判。

3、一体化智能设备，集成简单、稳定可靠

相机内置全套测量工具（间隙、焊缝、Blob、平面度），无需额外视觉软件、工控开发；

直接输出 OK/NG 信号、测量数值，EtherCAT 高速对接 MES、焊接 / 打胶设备；

适应车间粉尘、温度波动，长期在线运行一致性好，维护成本低。

四：应用价值

蓝光线激光轮廓测量技术产业化落地

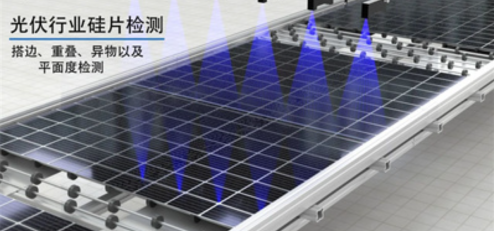

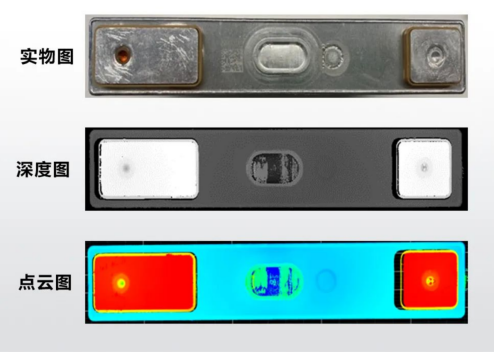

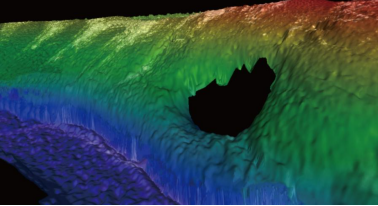

基于光学三角测量原理，405nm 短波长蓝光，搭配 HDR 宽动态、多段自适应曝光算法，大幅抑制铝、铜等高反光金属镜面反射，点云完整度显著提升；最高 20kHz 高速扫描，单轮廓数千采样点，Z 向重复精度达微米级，适配密封胶、长焊缝、模组大面批量在线检测。

光谱共焦 3D 传感补齐微观精密检测短板

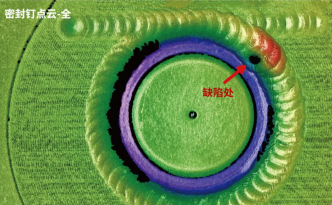

共焦技术无阴影成像，可穿透 PI 绝缘膜、适配狭小凹陷焊道，亚微米级 Z 向精度，解决 CCS 汇流排微焊点、密封钉微小针孔、极柱熔深等高精度微观三维测量难题，弥补线激光在微小复杂结构检测的不足。

多传感器同步组网、机器人跟随扫描技术成熟

多台 3D 相机统一坐标系拼接，一次性覆盖一体化压铸大尺寸电池包；机器人搭载 3D 相机沿焊缝轨迹动态扫描，柔性适配多车型混线生产，消除大面积工件检测盲区，解决传统单相机视野局限问题。

一体式智能 3D 传感架构普及

传感器内置高度、间隙、焊缝、Blob 缺陷全套测量算法，无需额外视觉控制器与第三方软件，直接输出 OK/NG 判定与量化数值，支持 EtherCAT 高速对接 MES，大幅降低产线集成难度与交付周期。
