光学相关

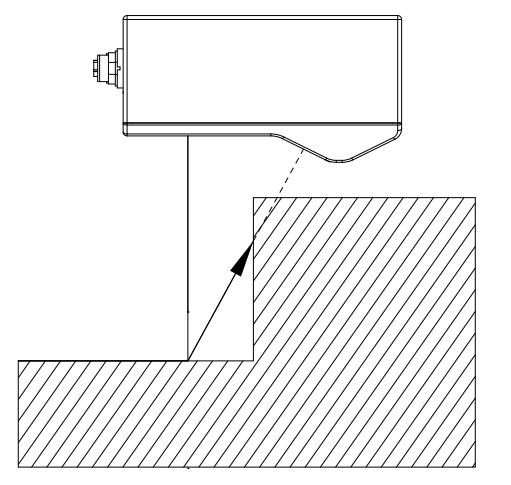

避免光路被阻挡

3D线激光轮廓传感器的测量原理是通过激光发射器投射线状激光，并由3D高速相机捕捉反射光轨来获取物体表面的三维信息。

因此，在安装时，必须确保激光发射路径和反射光路畅通无阻，避免被墙面、设备或其他障碍物遮挡。

如果反射回来的激光被遮挡，传感器将无法接收到有效信号，导致测量失败。

（Gocator 2880 除外，它的独特设计可补偿遮挡。）

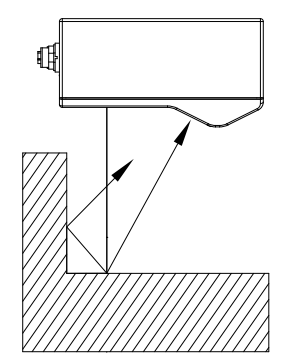

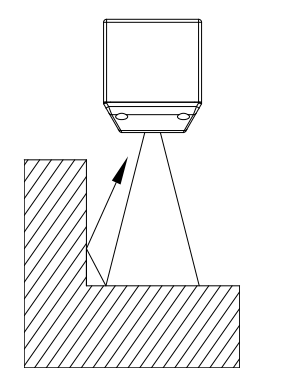

避免激光反射

传感器不应安装在可能产生意外激光反射的表面附近

方向和布局

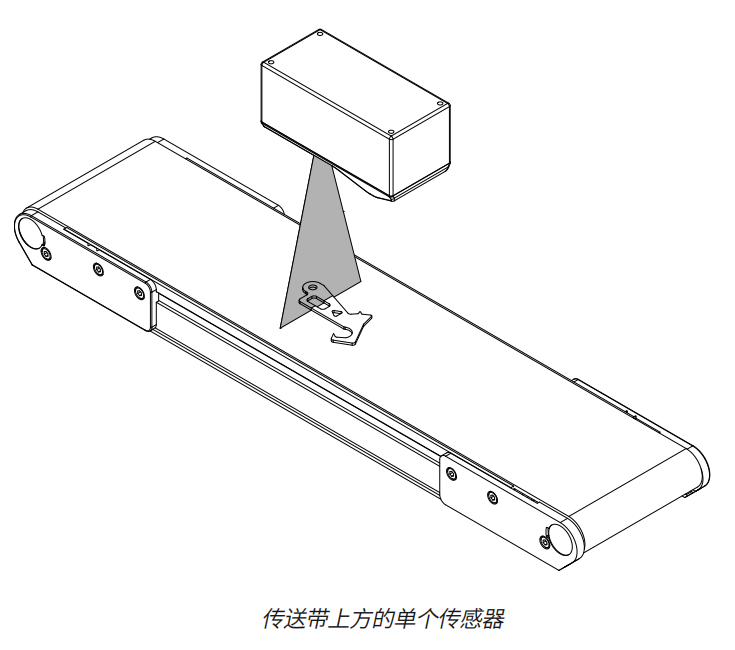

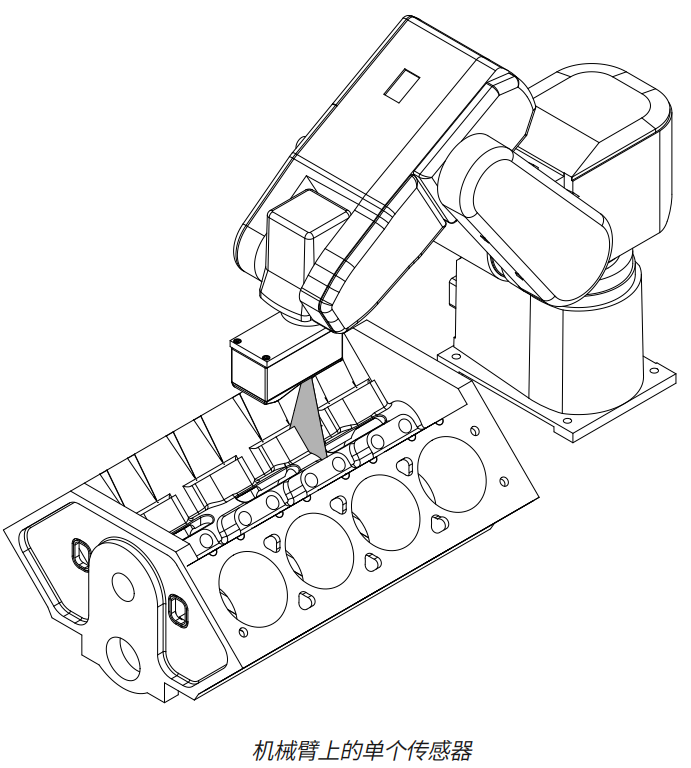

单机方向

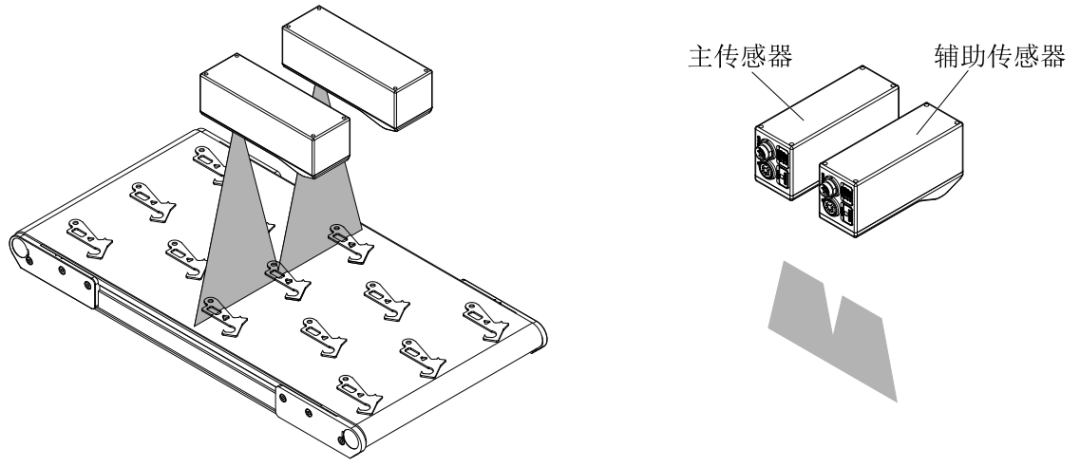

双传感器系统方向

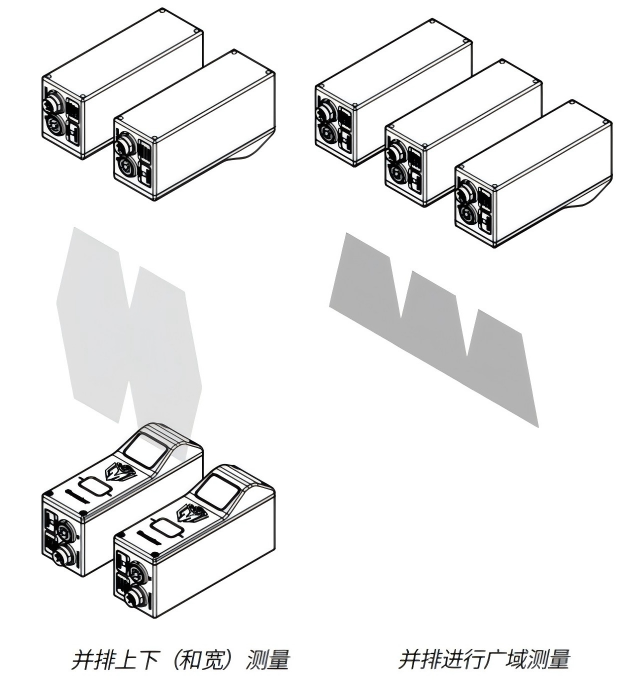

多传感器系统方向

安装环境

为确保可靠操作传感器并防止其损坏，请避免将传感器安装在以下位置

潮湿、多尘或通风不良处；

高温处，如暴露在阳光直射下；

周围有易燃或易腐蚀性气体的地方；

可能受到强烈振动或冲击的地方；

可能被水、油或化学物质溅到的地方；

容易产生静电的地方。

为避免烫伤并确保传感器正常工作，将传感器固定到导热材料上，以利于散热。

保持传感器窗口清洁

使用干燥清洁的空气吹除灰尘或其他污垢颗粒。如果仍有污垢残留，请使用柔软的无绒布蘸取无划痕玻璃清洁剂或异丙醇仔细清洁窗口。确保清洁后窗口无残留物。

不用时请关闭激光器

为了最大限度地延长传感器的使用寿命，不用时请关闭激光器。

避免对传感器存储上的文件进行过多修改

传感器的设置存储在传感器内部的闪存中。闪存的预期使用寿命为 10 万次写入。为了最大限度地延长使用寿命，避免频繁或不必要的文件保存操作。

安全注意事项

传感器应接地

所有传感器均应通过其外壳接地。所有传感器均应通过导电硬件安装于接地支架上，从而确保传感器外壳接地。

请使用万用表检查传感器连接器与地之间的连续性，以确保正确连接。

尽可能降低系统接地和传感器接地之间的电压

请小心地将系统接地（I/O 信号的接地参考）和传感器接地之间的电压降至最低。该电压可通过测量 Analog_out 和系统接地之间的电压来确定。

最大允许电压为 12 V，但应保持在 10 V 以下，以免损坏串行连接与编码器连接。

使用合适的电源

传感器所用的电源应为具有浪涌电流保护的隔离电源，或者能够处理高容性负载。

请小心操作通电设备

当传感器通电时，不得触碰传感器的接线。否则可能会导致用户触电或设备损坏。
