机器视觉线激光在锂电池制造过程中的应用，特别是在极柱高度和顶盖平面度的

检测方面，是一种高效、精确的技术手段

以下是基于线激光技术的锂电池极柱高度与顶盖平面度检测的简要说明：

线激光技术原理

线激光技术是利用激光器发出的线状光束，照射在被测物体上，通过物体表面反射或者透射的光线，由图像传感器（如线扫描相机）接收，从而获取物体表面的三维轮廓信息。

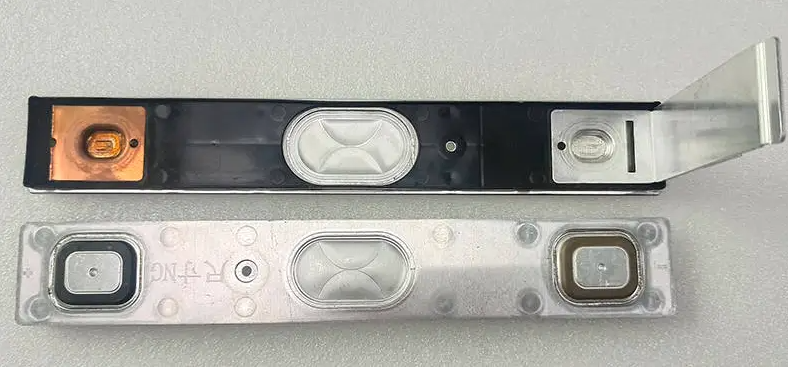

极柱和顶盖都是锂电池的重要组成部分，在锂电池生产过程中，对于两者的尺寸精度也都有着严格的要求。

极柱的高度将直接影响锂电池后续的焊接、合盖等工艺；而顶盖的平面度若出现偏差，也会对锂电池的安全性和密闭性等带来影响。

为提高锂电池的生产质量和效率，深视智能利用3D相机快速完成极柱高度和顶盖平面度的高精度测量，高效管控产品尺寸及缺陷，保证产品性能和质量。

极柱高度检测

检测原理：机器视觉线激光器发出的激光线照射在锂电池的极柱上，相机捕捉到极柱的反射光，形成一条线。通过图像处理技术，可以精确测量极柱的高度。

步骤

将线激光器安装在与检测工位相对应的位置。

调整相机焦距和位置，确保能够清晰捕捉到极柱上的激光线。

采集图像，并通过图像处理软件分析激光线的弯曲程度，进而计算出极柱的高度。

对测量数据进行统计分析，判断极柱高度是否符合设计要求。

顶盖平面度检测

检测原理：与极柱高度检测类似，线激光器发出的光束照射在电池顶盖上，通过相机捕捉顶盖的反射光线，分析光线的直线度，从而确定顶盖的平面度。

步骤

确保线激光器发出的光线均匀覆盖在电池顶盖上。

通过相机采集顶盖反射的激光线图像。

使用图像处理技术，分析激光线在图像中的形态变化，得出顶盖的平面度数据。

将测量结果与标准平面度要求进行对比，以判断电池顶盖是否符合规格。

检测系统的组成

硬件：线激光器、线扫描相机、光学镜头、数据采集卡、计算机等。

软件：图像采集软件、图像处理与分析软件、结果输出软件
