机器视觉光源布局优化全攻略

在机器视觉系统中，光源布局是决定成像质量的 “隐形基石”。

哪怕选用顶级光源和相机，若布局不合理，也会导致图像对比度不足、反光严重、细节丢失等问题，直接影响检测精度。

本文将从布局核心原则、实战优化技巧到场景化方案设计，全方位拆解光源布局的优化逻辑。

光源布局的核心原则

光源布局的本质是通过光线调控，让目标特征与背景形成最大差异，同时规避干扰因素。其核心原则可概括为 “三优一避”：

1、优先保障光照均匀性

均匀的光照是图像质量的基础。当光源照射区域亮度差异超过 15% 时，暗区细节会被掩盖，亮区可能过曝。

例如在检测手机屏幕的划痕时，若光照不均，屏幕边缘的细微划痕会因亮度不足而漏检。布局时需通过多光源组合、角度对称设计等方式，确保检测区域亮度标准差≤10（灰度值范围 0-255）。

2、优先强化特征对比度

不同检测目标需突出的特征不同：检测表面缺陷需强化缺陷与基底的灰度差，检测轮廓需强化边缘阴影，检测透明物体需强化内部结构的透光差异。

如检测玻璃酒瓶的气泡时，需让光线穿透瓶体，使气泡形成明显的遮光区域，这就要求光源与镜头处于同侧的透射式布局。

3、优先适配目标几何特性

平面物体适合垂直或环形布局，曲面物体需采用多角度包围式布局，深孔 / 凹槽类物体需结合同轴光源与侧光。

例如检测轴承内圈的滚道缺陷时，单一光源无法照亮深沟底部，需在 3 个对称方向布置条形光源，配合同轴光源实现无死角照明。

4、避免环境光与反光干扰

工业现场的荧光灯、阳光等环境光会破坏光源稳定性，金属、玻璃等反光材质易产生镜面反射。布局时需通过遮光罩、偏振片等工具隔绝杂光，同时通过角度调节让反射光偏离镜头轴线。

光源布局优化实战技巧

1、多光源协同布局法

当单一光源无法满足均匀性要求时，多光源组合是最优解。常见组合方式包括：

环形 + 同轴组合：环形光源提供基础照明，同轴光源补充垂直方向光线，适合检测带反光的平面物体（如 PCB 板的焊点检测）。某电子厂通过这种布局，将焊点图像的均匀性提升 40%，虚焊检出率从 82% 提高到 99%。

对称条形光源组合：在检测物体边缘或直线特征时，将 2-4 个条形光源对称布置在目标两侧，角度呈 30°-60° 可调。如检测锂电池极耳的裁切边缘时，两侧 45° 条形光源能清晰勾勒边缘毛刺，避免单一光源导致的阴影盲区。

多角度包围布局：针对曲面物体（如瓶盖、罐头），采用 6-8 个小型条形光源呈环形均匀分布，每个光源独立调节角度和亮度。某饮料厂通过这种布局，成功解决了瓶盖螺纹缺陷的漏检问题，检测效率提升 30%。

2、角度调节的黄金法则

光源角度直接影响反光和阴影效果，不同角度适用场景截然不同：

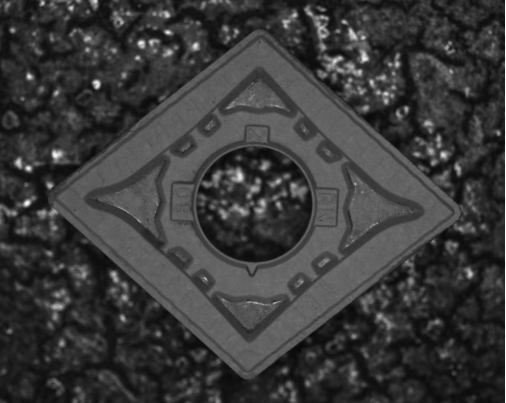

低角度布局（0°-30°）：光线沿物体表面切线方向照射，会在凸起特征处产生长阴影，适合检测表面凹凸缺陷（如金属件的压痕、塑料件的缩水纹）。但需注意，低角度易使光滑表面产生大面积反光，需配合漫射板使用。

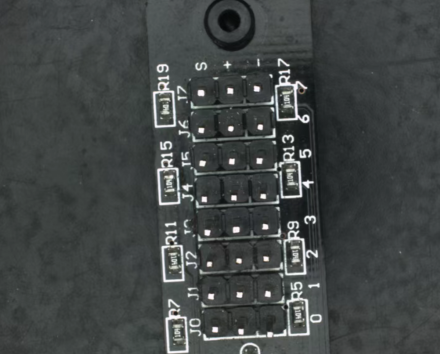

中角度布局（30°-60°）：兼顾照明均匀性与阴影效果，是最常用的通用角度。如检测连接器的引脚间距时，45° 角的条形光源能同时清晰呈现引脚轮廓和表面氧化缺陷。

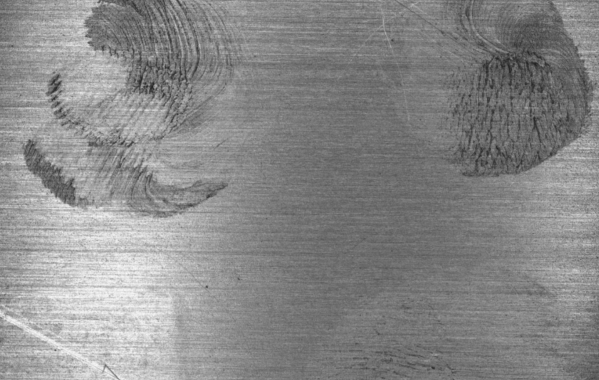

高角度布局（60°-90°）：光线近乎垂直照射，可减少平面反光，适合检测平整表面的细微缺陷（如薄膜的针孔、表面的污点）。

光学附件的增效作用

合理搭配光学附件能让布局效果事半功倍：

偏振片：通过过滤偏振光消除镜面反光，需与光源偏振方向保持一致（通常呈 45° 交叉）。在检测不锈钢餐盘的划痕时，加装偏振片后反光区域面积可减少 70% 以上。

漫射板：将直射光转化为漫射光，降低光源方向性，提升均匀性。对 LED 点光源进行漫射处理后，光照均匀性可从 60% 提升至 90% 以上。

遮光罩 / 光圈：控制光照范围，避免杂光进入镜头。在精密测量场景（如轴承内径检测）中，遮光罩能将环境光干扰降低至 5% 以下。

场景化布局方案设计

平面物体检测布局方案

典型场景：PCB 板、手机外壳、薄膜卷材等平面物体的表面缺陷检测。
布局方案：

主光源采用环形光源，安装在镜头正下方，与物体距离 30-50cm，提供均匀的垂直照明。

辅助光源采用条形光源，对称布置在物体两侧，角度 45°，强化边缘特征。

加装漫射板和偏振片，减少 PCB 板焊盘的反光，使铜箔线路与基材的对比度提升 50%。

曲面物体检测布局方案

典型场景：瓶盖、齿轮、曲形管道等曲面物体的轮廓与缺陷检测。
布局方案：

采用多段式环形光源，360° 环绕物体，每段光源可独立调节亮度和角度（建议 30°-60° 分段设置）。

在物体底部加装背光光源，凸显整体轮廓，辅助尺寸测量。

镜头采用斜射角度（与垂直方向呈 15°-20°），避开曲面中心的强反光

透明物体检测布局方案

典型场景：玻璃、塑料瓶、亚克力零件的内部气泡、杂质、裂痕检测。
布局方案：

主光源采用低角度环形光源，减少表面反光干扰。

辅助光源采用侧光条形光源，从物体两侧 45° 角入射，使内部缺陷产生阴影。
