Gocator 5512 是一款专为高精度三维测量而设计的激光位移传感器，具有亚微米级别的测量精度。以下是一些 Gocator 5512 的应用案例：

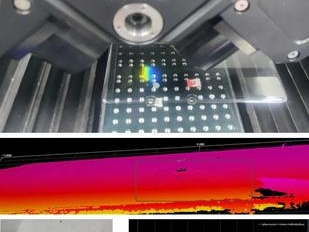

手机曲面屏玻璃凹凸点检测：

在手机屏幕检测中，传统的线激光轮廓传感器难以精确扫描透明的曲面屏幕。

而 Gocator 5512 可获取手机透明屏幕表面的三维点云数据，通过截取点云剖面轮廓，能精确无误地扫描出透明屏幕上的凹凸点，精度达到亚微米级别。如检测出凹点高度为 0.03mm，宽度0.294mm。

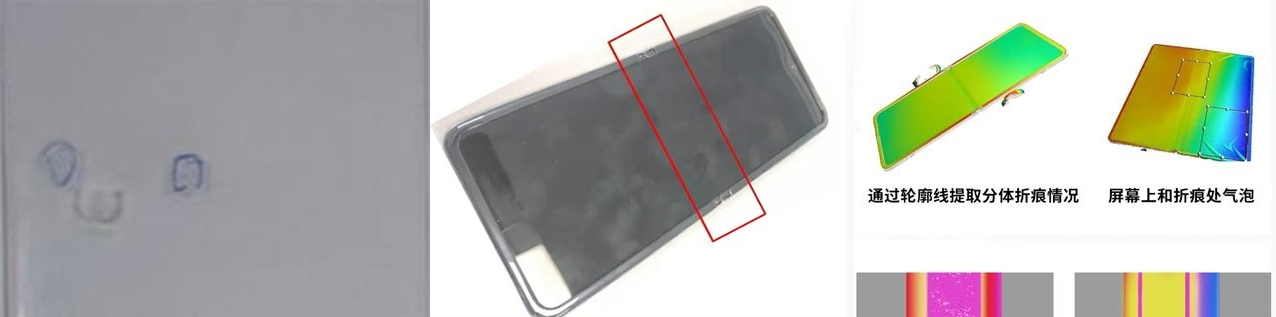

手机折叠屏异物、折痕和胶体检测：

折叠屏手机在出厂前需进行多次折叠实验，屏幕上会产生折痕、气泡等，且对检测精度要求极高。

Gocator 5512 智能 3D 线共焦传感器通过 3D 多层扫描，能够检测玻璃下的异物以及层间的气泡，其 X 方向分辨率达 6.5 微米，可清晰识别显示屏表面的任何划痕。

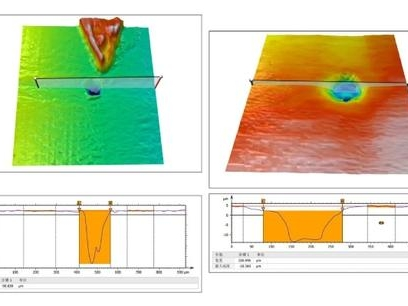

PCB电路板涂胶厚度和盲孔检测：

在PCB检测中，需要检测胶体的厚度和盲孔情况。

Gocator 5512 对 PCB 板上的胶体进行扫描，通过平台与相机的相对移动，得到板子的表面数据，利用线光谱成像原理获取图像的高度信息，生成 3D 图像，可明显看出胶体的厚度和分布情况，再用HALCON的3D算法计算胶体的面积和体积等。

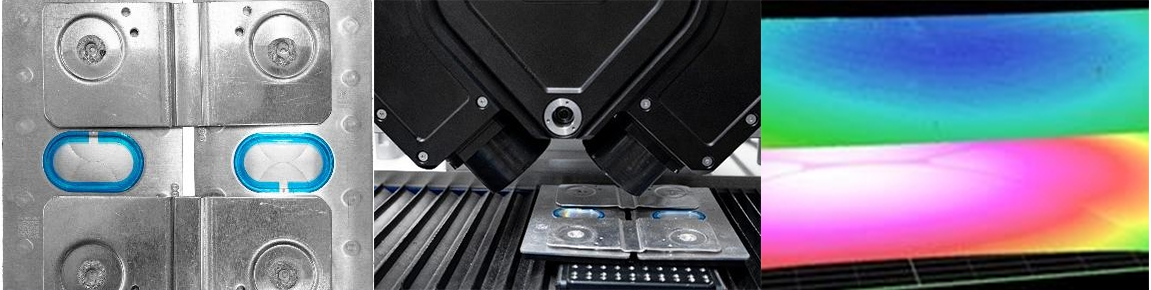

锂电池盖板外观检测：

在锂电池高精度测量应用上，传统的线激光轮廓传感器难以穿透电池盖板安全阀部分的塑料膜精确扫描刻痕。

Gocator 5512 相机利用先进的 3D 扫描技术，能够精确捕捉双层点云结构，清晰分辨出塑料膜下的圈环状刻痕，同时还能检测塑料膜平整度。

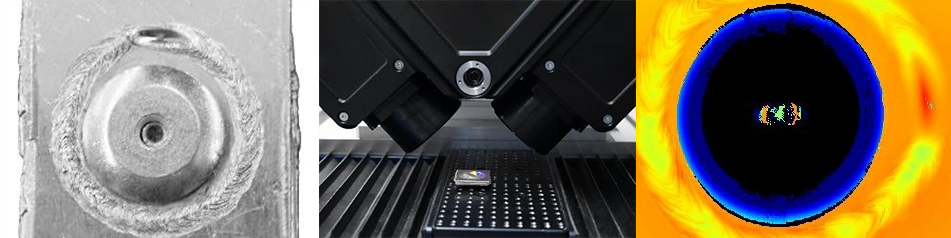

锂电池顶盖极柱焊接检测：

在精密焊接质量检测领域，焊缝尾部的高反射率会干扰光线的正常传播，影响点云数据的完整性和精确度。

采用 Gocator 5512 高精度 3D 扫描相机进行拍摄，即便在光滑凹坑区域，也能够实现出色的点云重建效果，确保了在高反射率表面也能获得高质量的三维重建结果。
