机器视觉-检测识别OCR

项目背景：

OCR（光学字符识别）技术起源于20世纪初，早期依赖模板匹配机制，仅能识别规整的印刷字体，受限于图像质量和字体类型。

20世纪70年代后，进入特征提取与统计学习阶段，通过分析字符的几何和拓扑特征，结合早期机器学习方法，提升了对多字体的适应性，但对手写体仍效果有限。

直至21世纪深度学习革命兴起，OCR技术实现质的飞跃：卷积神经网络（CNN）自动提取图像特征，循环神经网络（RNN）结合CTC/Attention机制实现序列识别，使复杂场景、多语言混合文本及手写体的高精度识别成为可能。

如今，OCR已成为连接物理世界与数字信息的关键桥梁，广泛应用于文档数字化、金融、物流、自动驾驶等领域，但其在极端场景下的鲁棒性和深层语义理解方面仍持续面临挑战。

项目需求：

1. 在汽车零部件、电子产品、锂电池等生产线上，每个产品上通常会通过激光打标或喷码赋予唯一的序列号（DPM码）。

2. 在电子制造业，印刷电路板（PCB）上布满了微小的元器件，其表面通常印有型号、规格、批次等字符。

3. 在高速灌装线上，药品铝箔板、食品包装袋或瓶盖上需要打印生产日期、保质期、批号等信息。

4.  在大型仓储物流中心，包裹在分拣线上高速流动，每个包裹面单上都有收件人地址、电话等信息。

5. 在钢铁厂或金属加工车间，大型钢板或铝材上通常通过喷码标识了材料规格、炉号、批次等关键信息。

6. 在锂电池制造中，电池极片在涂布工序后，会在边缘区域用激光打上批次、型号、

解决方案：

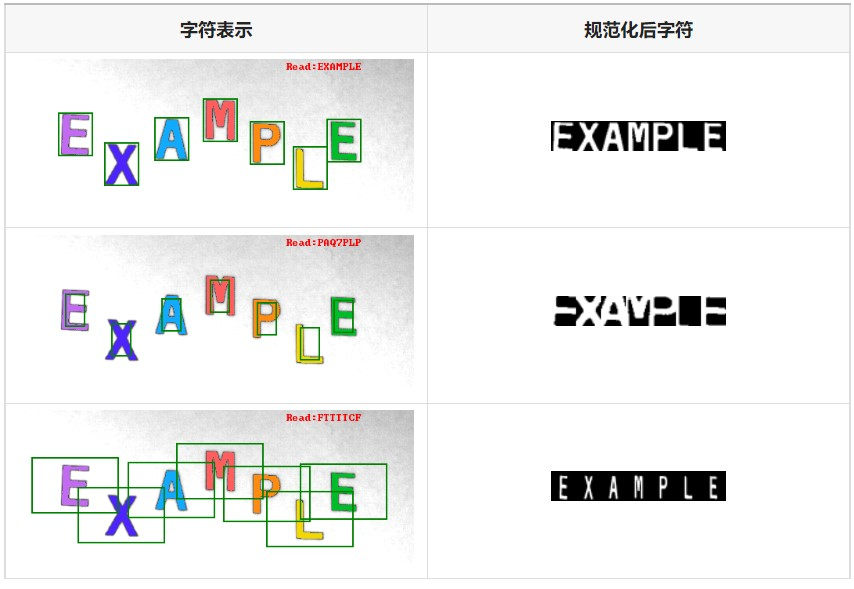

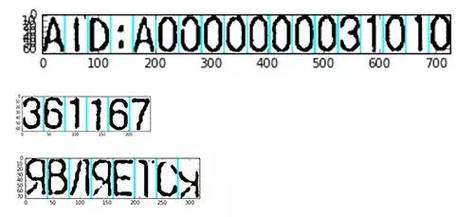

通过ZDVision软件用相机采集图片，预处理，利用Blob分析识别定，高分辨率工业相机：精确捕捉细节。

解决PCB板OCR识别的首要挑战是获取高质量、高一致性的字符图像。

该方法首先：

采用高分辨率的工业相机，并搭配精心设计的照明系统（如环形无影光源或同轴光源），其核心目的是消除PCB板表面铜箔、焊盘和元器件材质带来的强烈反光与阴影，确保字符与背景形成最佳对比度。

随后，图像预处理算法开始工作：

通过灰度转换、滤波去噪、对比度增强以及仿射变换校正板件位置偏移等一系列操作，精确提取出包含字符的感兴趣区域（ROI），为后续的精准识别创造稳定、统一的输入条件。

传统的OCR算法在面对PCB上微小、低对比度或存在印刷缺陷的字符时往往力不从心。现代的解决方法是采用基于深度学习的字符识别模型。

具体而言，使用大量已标注的PCB字符图像数据对卷积神经网络（CNN）模型进行训练，使其能够自动学习字符的深层特征，而非依赖人工设定的规则。

这种模型对字符的轻微形变、模糊、断点、背景干扰等复杂情况具有极强的鲁棒性。

识别时，模型对预处理后的字符图像进行特征提取与分析，输出对应的文本信息，如元件型号、批次码、生产日期等，实现了高准确率和极低的误读率。

识别出的文本信息并非终点，而是自动化决策的开始。

该方法通过工业通信协议（如TCP/IP、Profinet）将OCR识别结果实时上传至上层信息管理系统（如MES）。系统将读取的字符内容（如“10kΩ ±1%”）与物料清单（BOM）和工艺文件中的标准值进行自动比对。

一旦发现元器件型号错误、数值不符或批次号异常，系统会立即向PLC（可编程逻辑控制器）发送指令：

触发报警器并驱动机械臂、气缸等执行机构将缺陷PCB板自动剔除出生产线，从而形成一个完整的“检测-判断-执行”自动化闭环，确保产品质量并构建全流程可追溯的数据链。
