机器视觉-墨滴观测仪

墨滴观测仪技术介绍

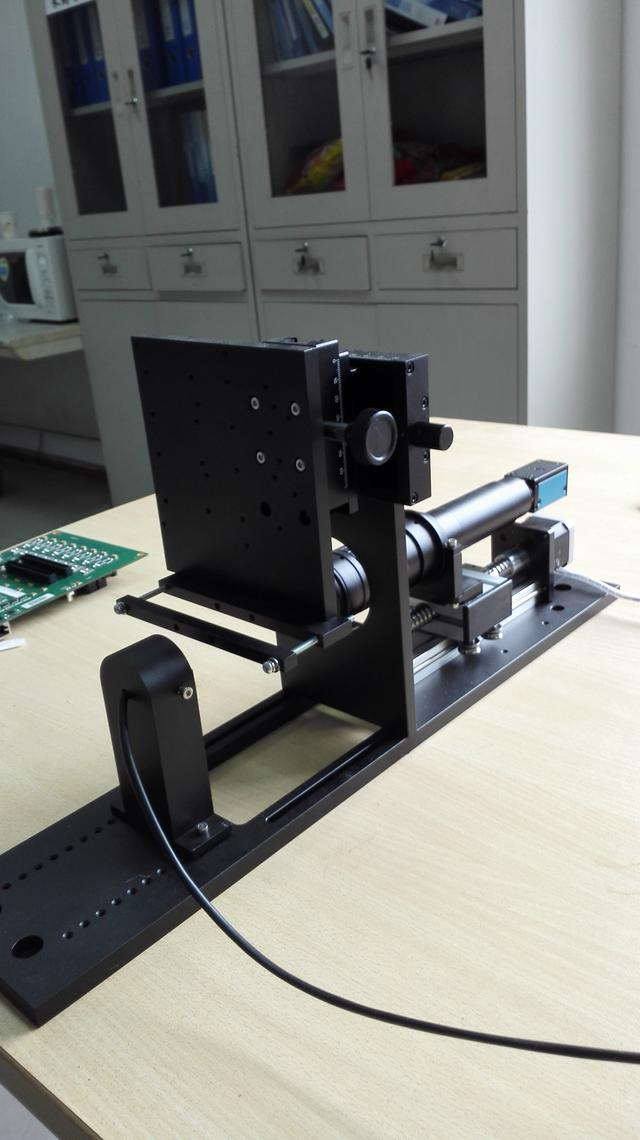

墨滴观测系统，是配有高速抓拍相机检测系统，拍摄并记录数据图像视频。

对任何厂家的喷墨打印喷头观测，墨滴观测主要是看从打印喷头喷出的墨滴下落的飞行轨迹过程,并对飞行中墨滴测量墨滴速度、墨滴体积,观测墨滴拖尾卫星点过程从而来判断喷头控制板卡电压、喷头波形与墨水温度之间匹配状态与稳定性。

技术参数：

1、 接入点火信号脉宽：100ns-20000ns

2、 接入TTL信号3.3V-10V

3、 自动测量同个墨滴速度：0.1米每秒-20米每秒。

4、 自动测量体积：1PL-200PL。

5、 墨滴圆度测量0-1。

6、 墨滴偏离角度测量。

7、 同时支持单墨滴，双墨滴测量。

8、 可测量频率范围30HZ-100KHZ。

9、 自动检测打印频率：30HZ-100KHZ。

10、 LED闪光灯亮度可调范围1-100。

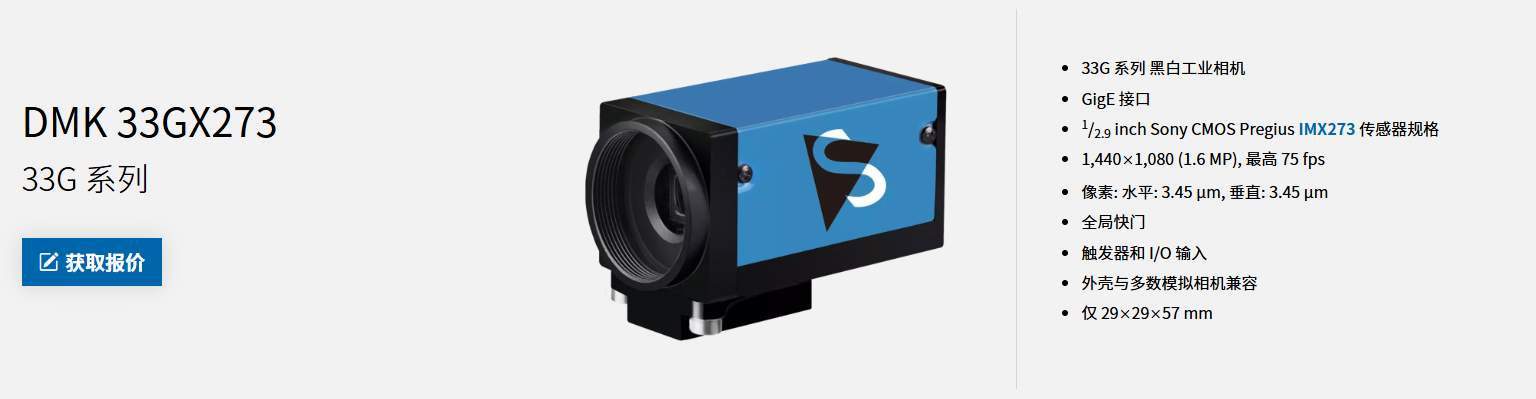

11、 进口映美精相机：1440*1080像素。

12、 镜头放大倍数：0.7-4.5。

13、 软件可保存当前图像格式BMP。

14、 保存视频时长1S-120S。

15、 测量数据自动保存，保存格式Excel表格。

16、 可以对任何压电喷头如（富士DIMATIX-SPECTRA、XAAR赛尔、SEIKO精工、KONICA MINOLTA柯尼卡、EPSON爱普生、RICOH理光、KYOCERA京瓷、TOSHIBA东芝、松下），热发泡喷头HP惠普等系列喷头配合使用。

测试判断：

1、 观测墨滴飞行轨迹时，查看是否有卫星点、拖尾状态、散喷、斜喷等。

2、 灰度打印时，观测几级灰度墨滴是否追加到同一墨滴。

3、 多排喷嘴喷头，观测喷头前后排喷嘴喷墨速度是否一致。

4、 喷墨控制板卡与喷头、墨水之间是否匹配。喷墨控制板卡数据是否有出错。

5、 通过修改喷头电压、喷头波形、点火频率等喷头参数，墨滴观测系统来分析墨滴状态，从而为打印设备提供更合适的喷头驱动参数。

概述

墨滴观测仪是一种精密的测量与分析仪器，主要用于研究和评估喷墨打印技术中的墨滴形成、飞行及沉积过程。它结合了高精度光学成像、高速摄像以及先进的图像处理技术，能够捕捉并分析微秒级别的墨滴动态，对于提高打印质量和优化喷墨系统设计具有重要意义。本文档旨在详细介绍墨滴观测仪的工作原理、技术特点、应用领域及操作方法。

工作原理

墨滴观测仪的核心在于其高速摄像系统和精密光学组件。工作流程大致如下：

墨滴生成：仪器连接到喷墨打印头或特制的墨滴发生器，通过精确控制喷嘴的电压或压力，产生单个或连续的墨滴流。

高速成像：采用高速摄像机（通常帧率可达数千至数百万帧每秒），在极短时间内捕捉墨滴的形成、飞行和着陆过程。这要求相机具有极高的灵敏度和分辨率，以便清晰记录墨滴的微小细节。

光学系统：利用显微镜或微距镜头对准墨滴路径，提供高倍放大和良好的对比度，确保即使在高速运动中也能准确捕捉墨滴形态。

图像处理与分析：采集到的图像通过专门的软件进行处理，包括背景去除、图像增强、尺寸测量、速度计算等，从而得到墨滴的大小、形状、速度、轨迹等关键参数。

技术特点

高速捕获能力：能够以微秒甚至纳秒级的时间分辨率记录墨滴动态。

高分辨率成像：提供微米乃至纳米级别的空间分辨率，确保数据的准确性。

自动分析功能：内置算法可自动识别并分析墨滴特征，简化数据处理流程。

灵活性与兼容性：适用于各种类型的墨水（水性、油性、UV固化等）和喷墨系统。

非接触式测量：避免对墨滴或喷墨系统造成干扰，保证测试结果的客观性。

应用领域

喷墨打印技术研发：优化喷嘴设计、墨水配方及打印参数，提升打印质量。

生物医疗：在细胞打印、药物递送等领域的研究中，评估墨滴的精准度和生物相容性。

材料科学：用于微纳制造、电子电路印刷等领域，研究墨滴在不同基材上的沉积效果。

教育与科研：为物理、化学、工程学等学科的教学与研究提供实验平台。

操作方法

准备阶段

安装与校准：确保所有组件正确安装并进行光学校准，调整摄像头和光源的位置以获得最佳成像效果。

连接喷墨系统：将观测仪与喷墨打印头或墨滴发生器连接，按照设备说明设置合适的驱动参数。

实验步骤

启动高速摄像：设置所需的帧率和曝光时间，开始录制。

触发喷射：手动或自动触发墨滴喷射，同时摄像系统开始捕捉。

数据收集：完成喷射后，停止摄像，保存录制的视频文件。

图像分析：利用配套软件加载视频，进行图像处理与数据分析，提取墨滴的关键参数。

结果分析与报告

根据软件分析出的数据，评估墨滴特性是否满足需求，如需优化，则调整相关参数后重复上述过程。最后，整理实验数据，编写分析报告。

结语

墨滴观测仪作为喷墨技术研究的重要工具，其在提高打印精度、开发新型喷墨应用方面发挥着不可替代的作用。随着技术的不断进步，未来墨滴观测仪将在更多领域展现其价值，推动科学技术的发展。
